  • 触摸屏点击划线试验机DY-3020|1-2工位 999999次

触摸屏点击划线试验机DY-3020|1-2工位 999999次

  • 发布日期:2024-06-07
  • 访问量:5816 次
用于电阻屏、电容屏、手机屏、电子书、MP4 等小型屏的点击与画格测试,模拟人手操作检出死屏、失效、偏位。划格速度 30–450mm/min,X 轴 120mm、Y 轴 150mm,划格力量 250gf,计数 0–999999 次。
  • 触摸屏点击划线试验机DY-3020|1-2工位 999999次
  • 产品介绍
  • 相关产品
  • 产品简介

    DY-3020 用小屏触摸屏的点击与划线来检验触控功能是否可靠。设备带一个可在 X、Y 两轴移动的触头,按设定的速度与图形在屏幕上点击、画直线、画长方形、画三角形,模拟人对触摸屏的正常操作,反复运行后检查屏幕是否出现死区、失效、偏位、多点误触。

    它针对的是小型消费类电子屏:手机屏、电阻屏、电容屏、电子书、MP4、电子词典。这类产品的触控层很薄,长期使用后会出现局部失效——某些区域点不动、划线断开、边缘漂移。工厂需要在出货前把这种潜在失效提前暴露出来。

    主要技术参数

    项目参数
    型号DY-3020
    测试工位1 工位 / 2 工位(可选)
    驱动马达步进电机
    总计数0 ~ 999999 次,可手动任意设定
    划格速度30 ~ 450 mm/min
    显示系统触摸屏操作
    X 轴移动范围120 mm
    Y 轴移动范围150 mm
    划格力量250 gf(可根据客户要求定做砝码)
    总功率800 W
    工作电源AC 220V / 50Hz / 5A
    体积约55 × 50 × 45 cm
    重量约40 kg
    附件操作说明书 1 份、电源线 1 条、内六角 1 套

    结构与控制

    · 运动机构:步进电机驱动 X、Y 两轴。步进电机的特点是每个脉冲走固定步距,位置可精确控制、不用反馈也不会累积漂移,适合按预设路径重复走同一条轨迹。

    · 触头:前端带弹性结构,按设定力量压向屏幕。力量由砝码或弹簧提供,标准配置 250gf,可按客户要求定做。

    · 行程:X 轴 120mm、Y 轴 150mm,覆盖小型屏幕的可视区域。测试区域可设在这个范围内任意位置。

    · 速度:划格速度 30~450 mm/min。低速用于模拟正常滑动,高速用于加速试验;点击的间隔时间另行设定。

    · 控制:触摸屏操作,可数字设定各轴运行速度、运行位移,可选择画直线、长方形、三角形。

    三种测试模式

    模式动作考核内容
    点击触头在固定点反复下压单点触控寿命、点击响应、局部失效
    划线触头沿直线匀速滑过屏幕滑动轨迹连续性、断线、漂移
    画格按长方形或三角形路径往复全屏覆盖,检出局部死区与边缘失效

    三种模式要配合用。只做点击,能查出单点失效但查不出滑动断线;只做画线,能查出轨迹问题但单点的按压疲劳没测到。画长方形或三角形的价值在于覆盖屏幕的各个区域,包括四角与边缘——这些位置的失效最容易被漏掉。

    适用对象与典型试样

    手机屏、电阻触摸屏、电容触摸屏、电子书屏、MP4 屏、电子词典屏、小型工控显示屏。适用于整机屏,也适用于单独的触控模组。

    典型用法有两个:一是新品验证,用画格模式跑几万次,确认触控层在长期使用后不会出现局部失效;二是来料对比,两家触控模组供应商用同一图形、同一速度跑相同次数,比较各自的失效起始点。

    试验后的检查项目

    · 触控功能:全区逐点测试,重点查四角与边缘,确认有无死区。

    · 划线连续性:沿设定轨迹手动划一遍,看是否有断线、跳点、延迟。

    · 位置精度:同一坐标反复点击,观察光标是否偏移。

    · 外观:屏幕表面有无划伤、压痕、涂层磨损。触头长时间摩擦会在表面留下痕迹,需要区分是试验造成还是产品缺陷。

    · 显示:检查有无因按压导致的液晶压痕、亮点、暗斑。

    选型与使用提示

    · 划格力量 250gf 是标准配置,可按屏幕类型调整。电容屏通常比电阻屏耐压,但力量过大同样会造成液晶压痕。

    · 触头前端应保持清洁、无毛刺。沾上灰尘或磨出毛边会划伤屏幕,那是设备造成的损伤。

    · 1 工位与 2 工位按样品量选。2 工位可同时测两块屏,但两个工位的装夹高度要一致,否则试验条件不同。

    · 800W 功率里有相当部分来自步进驱动,运行时会有一定发热,设备周围留出散热空间。

    · 屏幕装夹要平整。倾斜会导致触头在某段行程上压力偏大,划痕深浅不一。

    常见问题

    问:能画自定义图形吗?
    答:标准配置支持直线、长方形、三角形。更复杂的图形需要按软件能力确认,可在订货时提出。

    问:250gf 是固定值吗?
    答:标准配置 250gf,可根据客户要求定做砝码,改变划格力量。

    问:能测整机手机吗?
    答:可以。整机固定在治具上,测试区域设在屏幕范围内。X 120mm、Y 150mm 覆盖主流手机屏幕尺寸。

    问:怎么判断出现了死区?
    答:设备本身只施加动作,不判断触控是否失效。需要在试验前后用触控测试程序或人工逐点测试,对比试验前后的响应差异。

    注:以上为标称参数,实际以技术协议与出厂检验报告为准。行程范围、划格力量、工位数与可画图形可按样品定制。

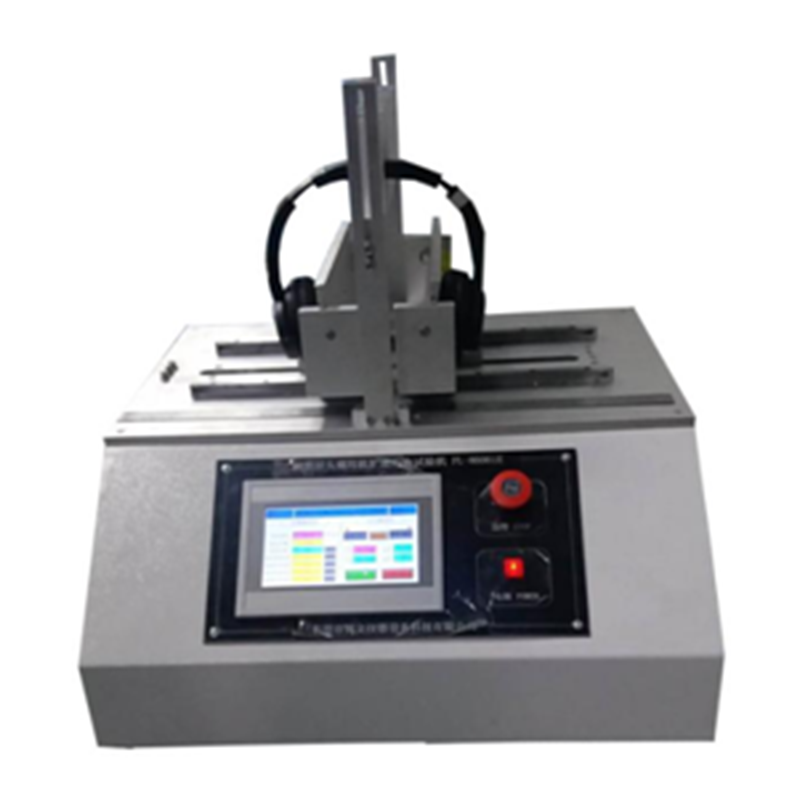

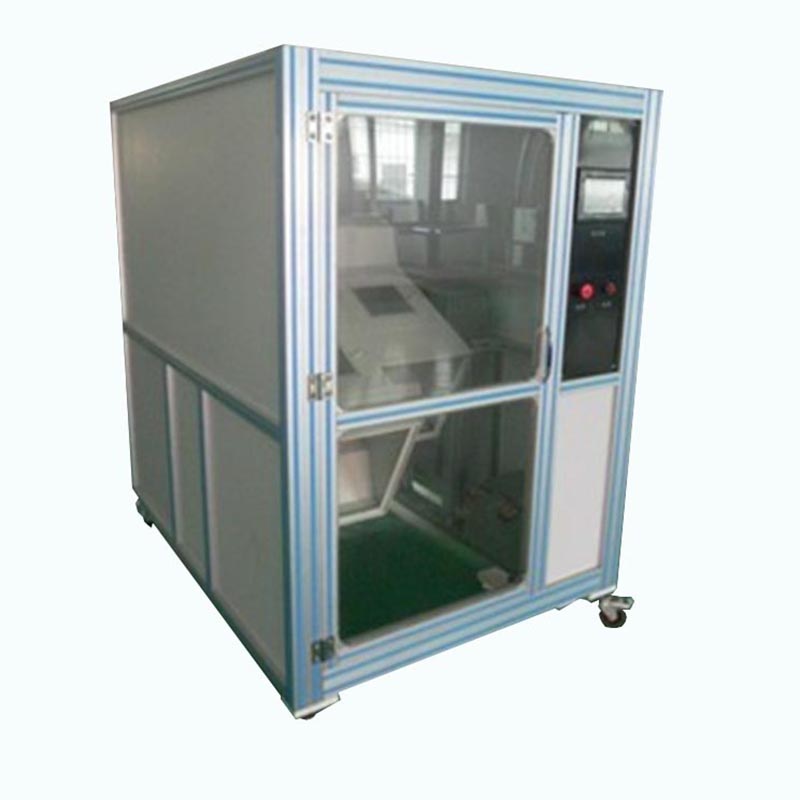

    相关机型:单滚筒跌落试验机 DY-3024D | 头戴式耳机拉伸寿命试验机 DY-3231 | 按键寿命试验机(4工位)DY-3030S
