  • 高空低压模拟试验箱 DY-6004-70D 低气压试验箱|0~-100kPa

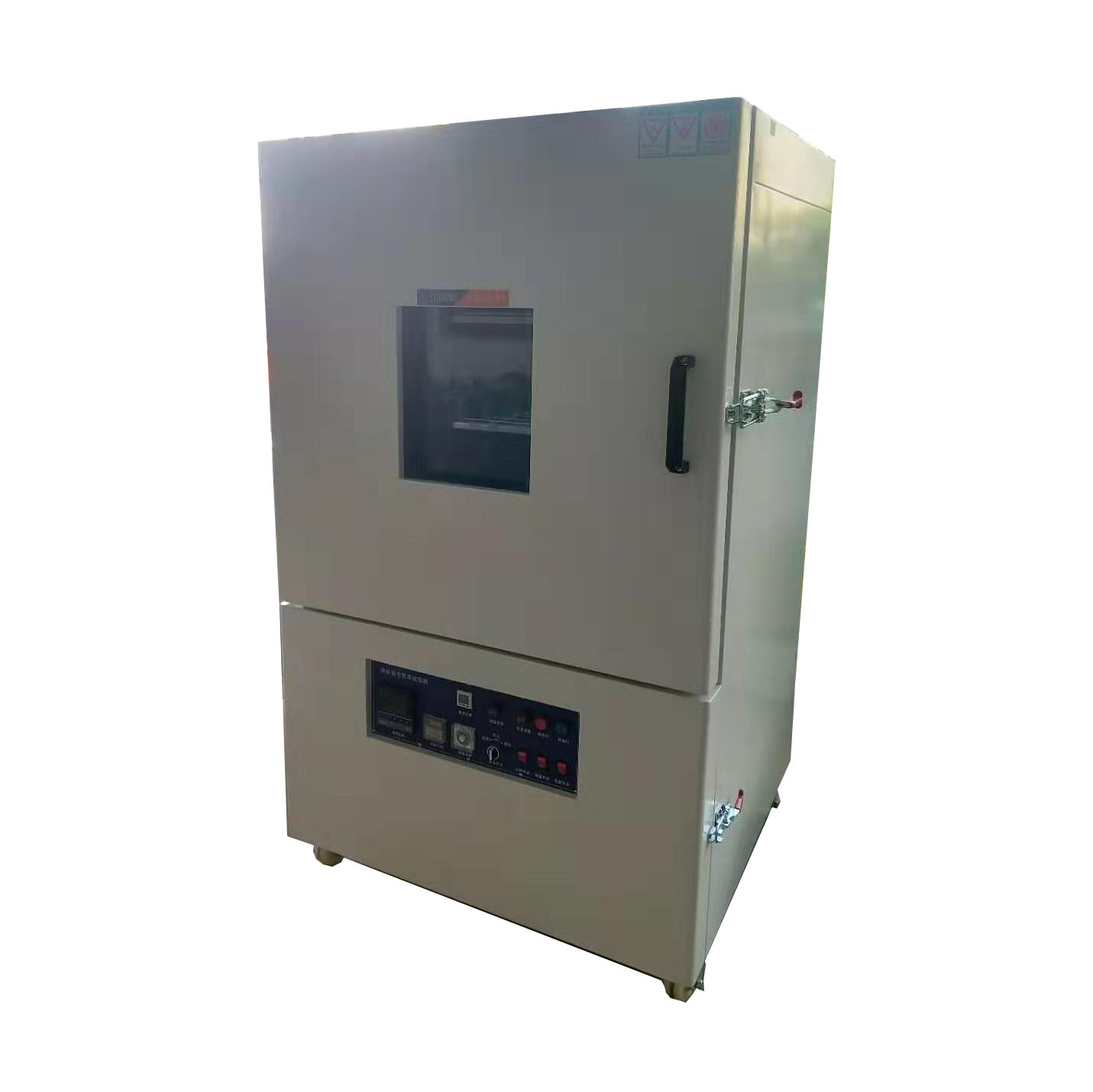

高空低压模拟试验箱 DY-6004-70D 低气压试验箱|0~-100kPa

  • 发布日期:2024-06-07
  • 访问量:3805 次
将样品置于 11.6kPa(1.68psi)负压下做真空低压(高海拔)模拟试验。内尺寸 700×700×700mm,内分三层配三块隔层板,门上 350×350mm 可视窗,304 不锈钢内胆 3.0mm 加厚加强、抽真空不变形,真空泵置于机台下部。
  • 高空低压模拟试验箱 DY-6004-70D 低气压试验箱|0~-100kPa
  • 产品介绍
  • 相关产品
  • 设备用途:

     高空低压模拟试验箱是将测试样品在11.6kPa(1.68psi)的负压下进行真空低压(高海拔)模拟试验。

    箱体规格

    项目参数
    内尺寸700(宽)×700(深)×700(高)mm
    外尺寸1200(宽)×1150(深)×1780(高)mm;以实物为准;
    控制面板控制面板位于机台下部;
    开门方式单门由右至左开启;
    隔层内分三层,配隔层板三块;
    可视窗门上带可视窗,规格350*350mm;
    密封材料耐高温硅胶条;
    箱体结构上部分为产品室,下部分为电控箱及真空泵安装;
    真空泵安装方式真空泵安装于机台下部;
    内箱材料耐高温SUS304#不锈钢工业板,钢板厚5.0mm,加强处理抽真空不变形;
    外箱厚1.2mm冷轧钢板,钢板外表双面烤漆处理(米白色);
    保温材质采用纤维岩棉,保温性能好,厚度100mm;
    设备使用环境工作环境温度5至25℃,工作环境湿度35%至75%;
    脚轮与固定脚杯机台底部安装活动脚轮及可调固定脚杯.

    控温系统

    项目参数
    温度控制器数显仪表(台湾台松仪表),单点式控温,可自动演算,PV/SV同时显示,按键设定;
    定时功能0-9999时/分/秒,温到计时,时间到停止加热,同时报警提示;
    感温线(K)型;
    输出3-32V;
    电流控制器SSR固态继电器;
    加热方式采用三面加热的热辐射;(内箱壁左、右、底三面)
    加热元件不锈钢耐高温加热管;
    温度范围常温+15 ~ 150℃可调;
    仪表控制精度±0.5℃;
    仪表精度显示0.1℃;
    箱内温度偏差±6℃.(无真空下测试)

    密封及真空显示

    项目参数
    门口密封本机采用高密度性的硅胶密封条进行门口处密封,整机的密封性能好;
    真空表采用松下数显式真空表来显示箱体内的真空度;
    真空感应器气压自动感应;
    真空度范围0.0KPa至-100.0KPa;
    真空保压泄漏率约1.0KPa每小时;
    真空控制方式自动控制,达到上限设定值停止,低于下限启动,以此循环工作来保持最佳低压状态;
    压力显示方式为相对显示,如需测试真空度为70.0KPa时,采用标准气压101.3KPa-70.0KPa=31.3KPa,真空表上设定为-31.3KPa,设定的数据为抽走的压力,其它参数相同计算进行设定;
    真空泵配置XD-20真空泵一台,电压220V,功率0.9KW;
    真空泵排气真空泵排气装置,需排气到室外(贵公司自行处理).
      高空低压模拟试验箱 DY-6004-70D 低气压试验箱

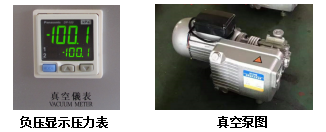

         负压显示压力表           真空泵图

    超温及电路保护系统

    项目参数
    超温保护系统独立超温保护装置,超过超温保护设定温度时,自动停止加热供电,从而保护产品及机器的安全;
    电路保护系统相序保护、接地保护、过载保护、断路开关等.

    使用电源

    项目参数
    电压380V/50Hz 三相五线制;
    电流23A
    功率6.0KW



    高空低压模拟试验箱 DY-6004-70D 低气压试验箱

    DY-6004-70D 与同系列 20D 的差别

    DY-6004 是东洋的高空低压(真空)试验平台,同一套真空系统按内箱尺寸分出不同型号:20D 对应 200×200×200mm 的小件试验,70D 对应 700×700×700mm,内分三层配三块隔板,可以一次放多组试样。参数上的分界就是容积——真空泵与控制系统是同一套,箱体做大之后抽气时间会相应延长。

    本机内箱 700×700×700mm、外形约 1200×1150×1780mm,内胆 5.0mm 厚 SUS304 并做加强处理,抽真空不变形;保温层 100mm 岩棉;真空度 0~-100.0kPa 自动控制,达到设定值停泵、低于下限自动启动;保压泄漏率约 1.0kPa/小时;温度范围常温+15~150℃,三面热辐射加热。380V 三相五线,6.0kW。

    做 11.6kPa(1.68psi)的高海拔模拟时,真空表要按相对值设:101.3-11.6=89.7kPa,表上设 -89.7kPa。抽真空时箱内空气变稀薄,对流换热减弱,温度均匀性会变差,这是真空试验的固有特性,判定时要按无真空与有真空两种状态分别记录。
